Vicon EXTRA 700
Segadora acondicionadora con la suspensión QuattroLink
Segadoras acondicionadoras con QuattroLink para segar a alta velocidad
Descripción

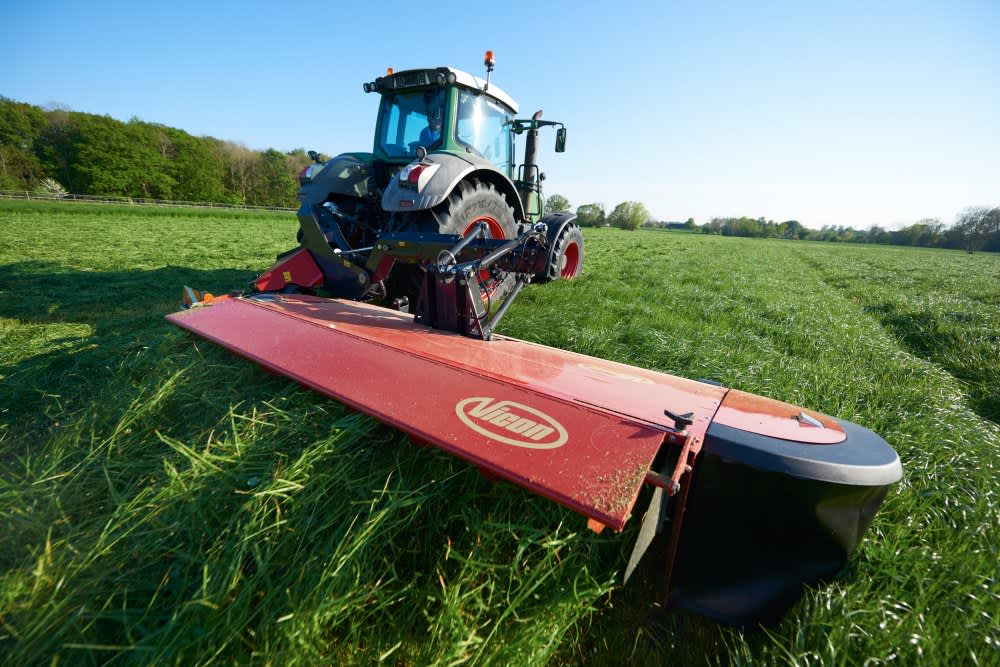

La Vicon Extra 700 T/R, con anchuras de trabajo de 3,18 - 3,50 m, está equipada con la suspensión QuattroLink y acondicionador de mayales SemiSwing o de rodillos. Las segadoras con QuattroLink han sido diseñadas para una mayor productividad y para afrontar condiciones más duras que nunca, con su alta capacidad de seguimiento del terreno y su rango de movimiento altamente flexible, QuattroLink proporciona una capacidad suprema. La unidad de siega es arrastrada por la suspensión de 4 brazos, montada sobre un brazo portante fijo que permite a la unidad de siega flotar de forma independiente sobre el campo, ajustándose de forma precisa e instantánea a cualquier cambio en los contornos del terreno. El modelo Vario está equipado con SideShift hidráulico integrado en el brazo portante que permite que cada unidad de siega se desplace 400 mm lateralmente.
Puntos clave
- Innovador concepto de suspensión flexible QuattroLink.
- Rango de movimientos de 700mm, 400mm hacia arriba y 300mm hacia abajo.

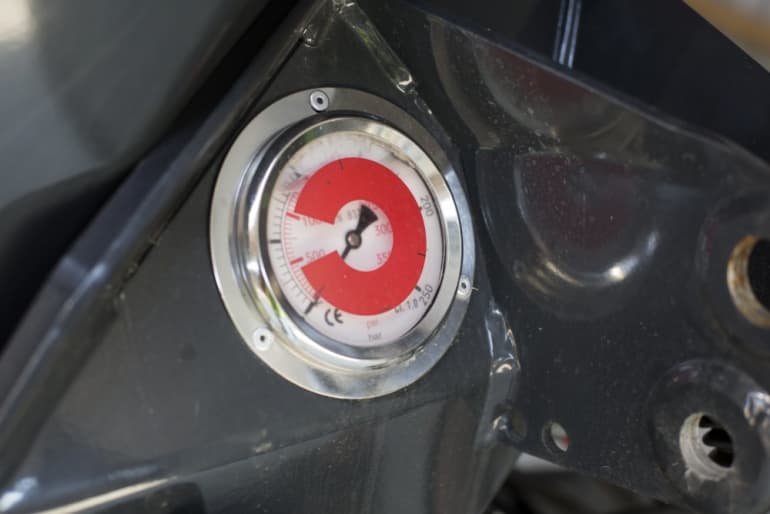

- Ajuste hidráulico de la presión sobre el suelo estándar.
- Protección NonStop BreakAway en toda la anchura de trabajo.
- Despeje de 500 mm durante los giros en cabecera.
- Doble ajuste de la chapa acondicionadora, se puede ajustar tanto la parte delantera como la trasera.
- Pies de estacionamiento integrados para almacenamiento vertical.
- Transporte en posición vertical.
Características
Tecnología de competición para segadoras acondicionadoras

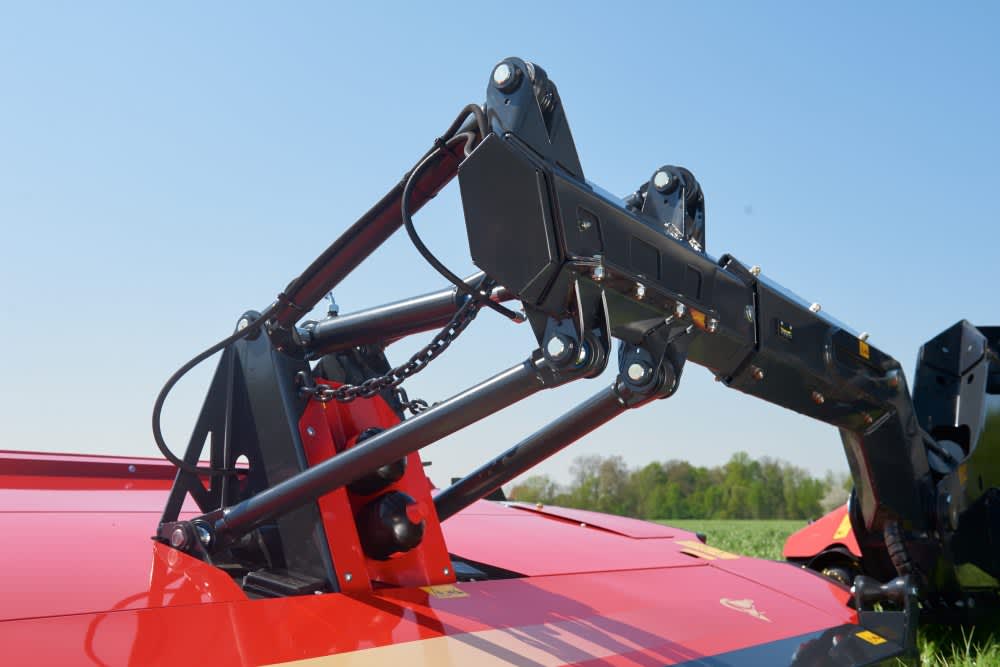

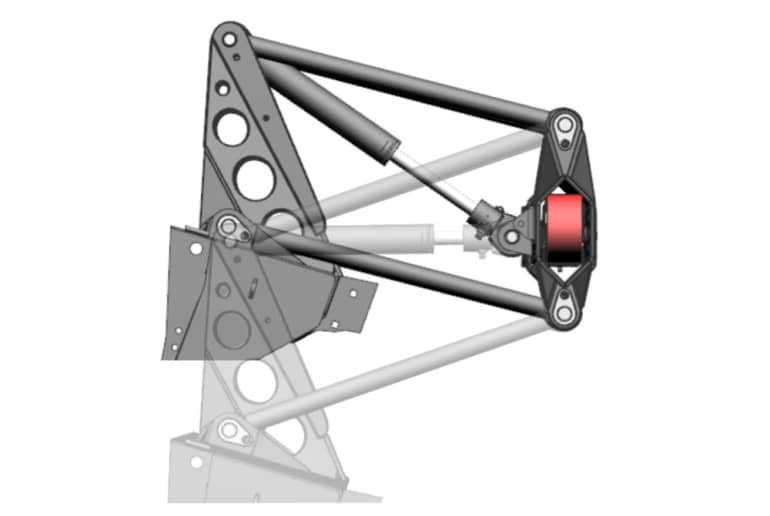

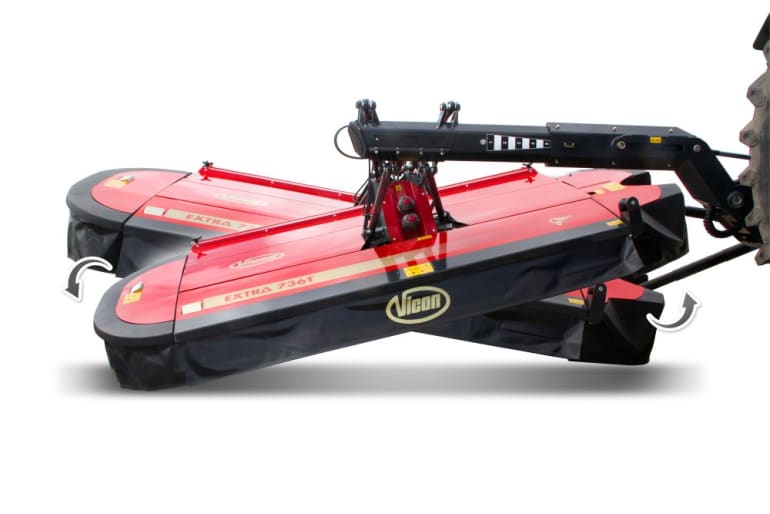

¿Que hace único al sistema QuattroLink? Cuatro brazos de suspensión tiran de la unidad de corte y a la vez permiten que esta "flote" de modo independiente al perfil del terreno y se adapte a todas las irregularidades.
Flexibildad total

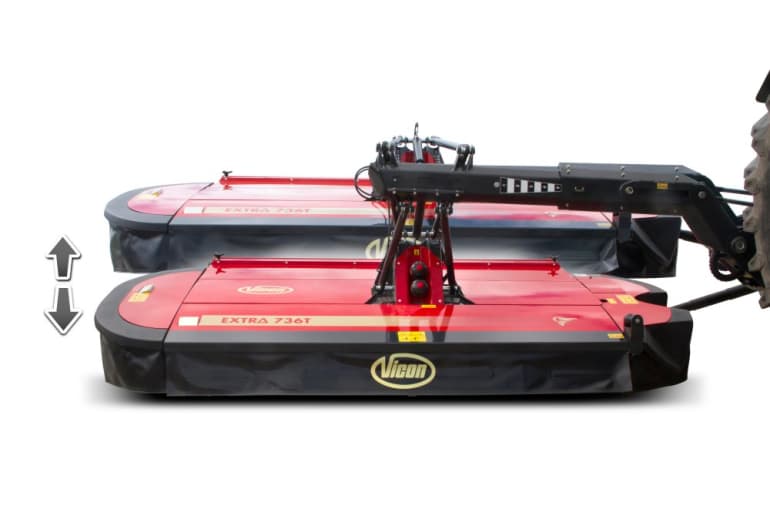

El rango de movimiento de la barra de siega es muy amplio, en sentido vertical es de 700 mm y transversalmente permite oscilaciones de hasta 30º. Los cuatro brazos de la suspensión mantienen la presión sobre el terreno constante en todo momento.
Los beneficios
Igual que en los automoviles de competición, con este concepto obtenemos mejor seguimiento del terreno, la posibilidad de ir más rápido y adaptarnos continuamente a las cambiantes condiciones del terreno.

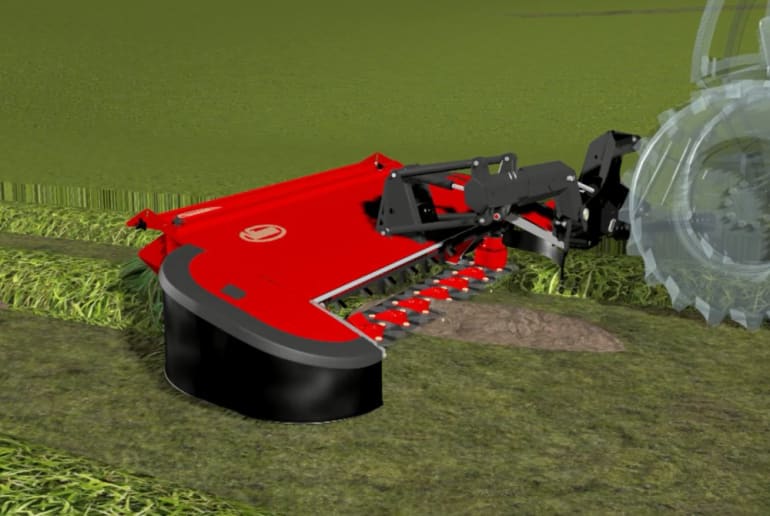

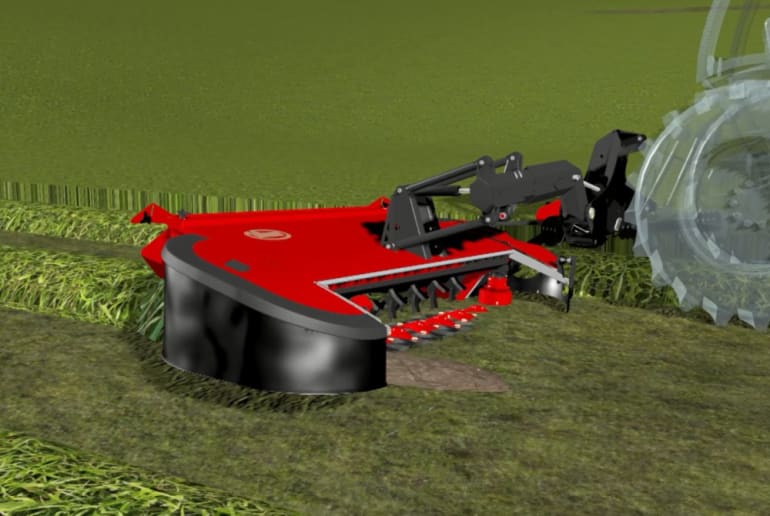

El sistema de seguridad NonStop BreakAway es aun mejor en esta generación de segadoras.Con la suspensión QuattroLink la seguridad cubre todo el ancho de la barra de corte, incluso la parte más cercana al tractor. con menos preocupaciones aumenta la comodidad para el conductor. Cuando la segadora impacta con un obstáculo en el campo, la barra de siega retrocede y se eleva para sobrepasarlo, volviendo posteriormente a su posición de trabajo.

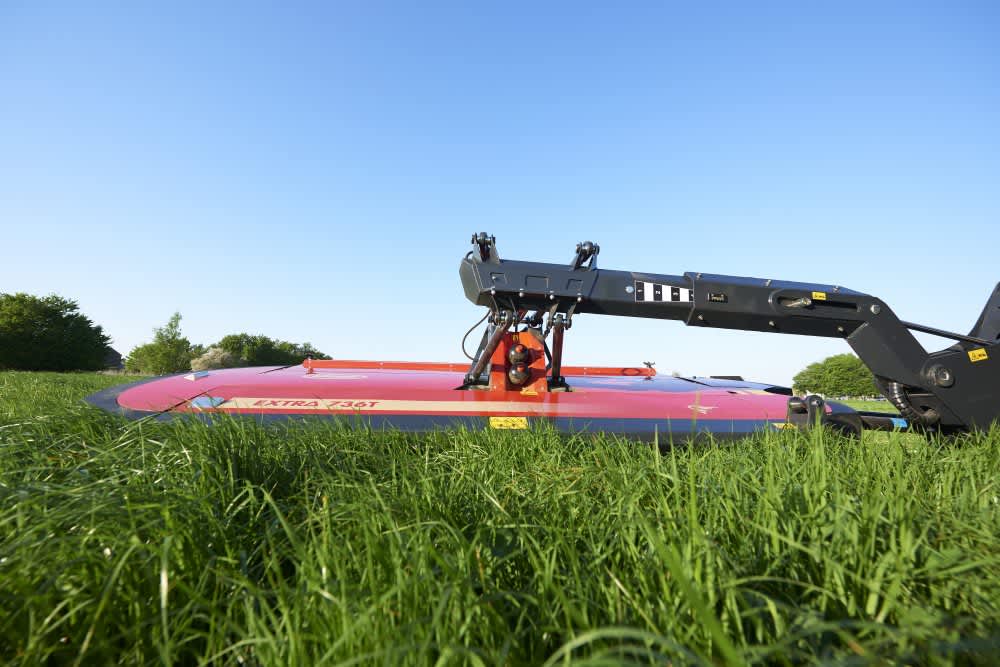

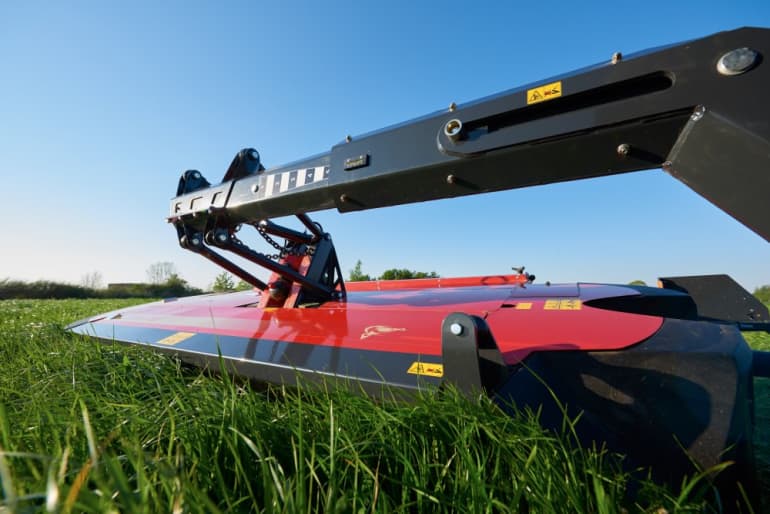

Mantenimiento de la presión
Durante la siega los brazos de la suspensión permanecen siempre paralelos respecto al terreno, con lo que facilitan una total libertad de movimientos a la segadora para adaptarse a los cambios en el perfil del terreno. En los modelos vario, aunque se modifique la posición de la barra con respecto al acoplameinto la presión sobre el terreno permanece constante.

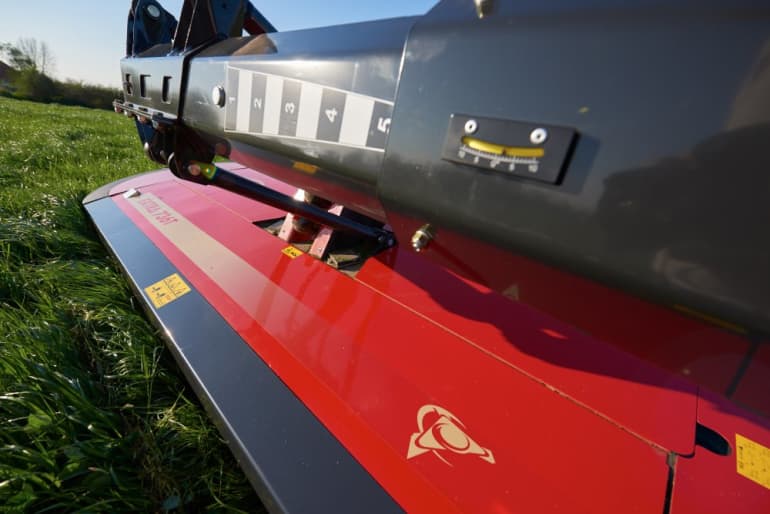

Ajuste hidráulico del solape
Los modelos EXTRA 736T Vario y EXTRA 7100T Vario cuentan con un sistema SideShift hidráulico integrado en el bastidor principal. De este modo puede ajustarse el solape respecto a una segadora frontal o asegurar la limpieza de corte en maniobras cerradas en las cabeceras del campo.

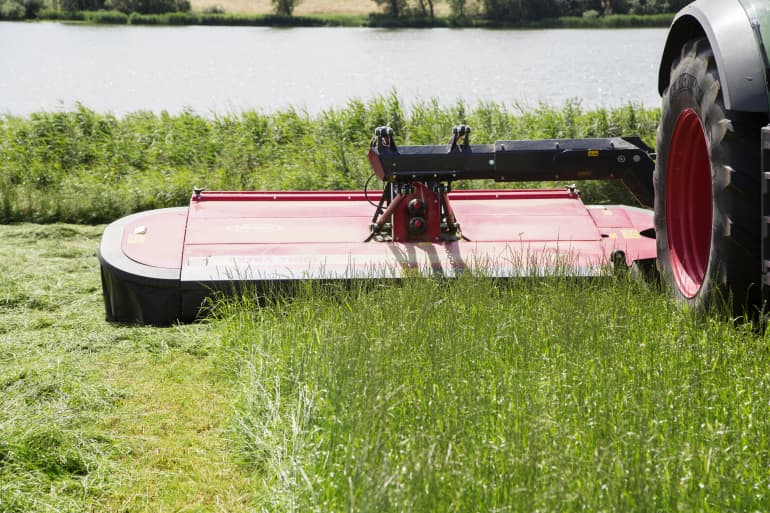

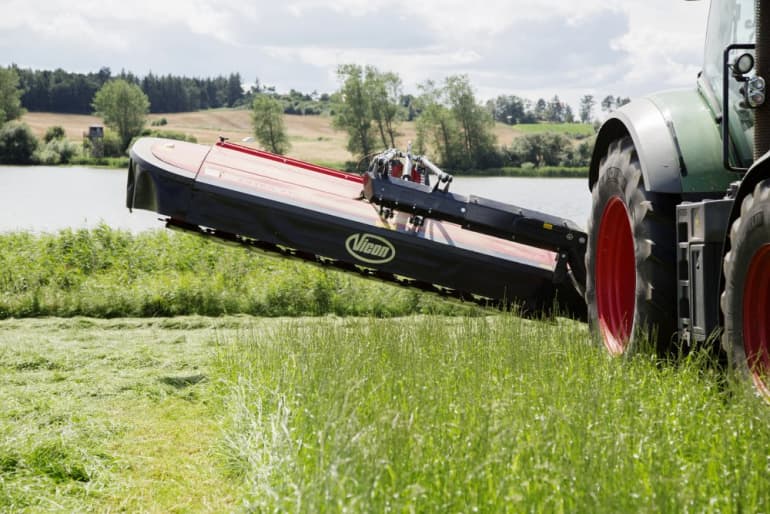

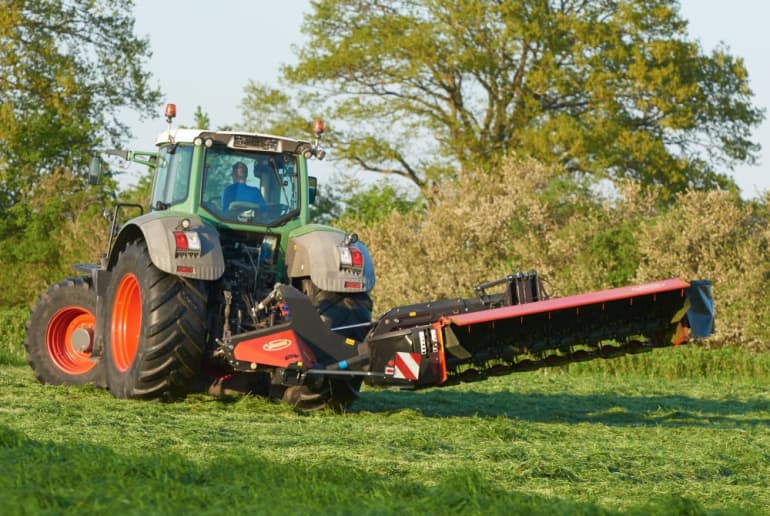

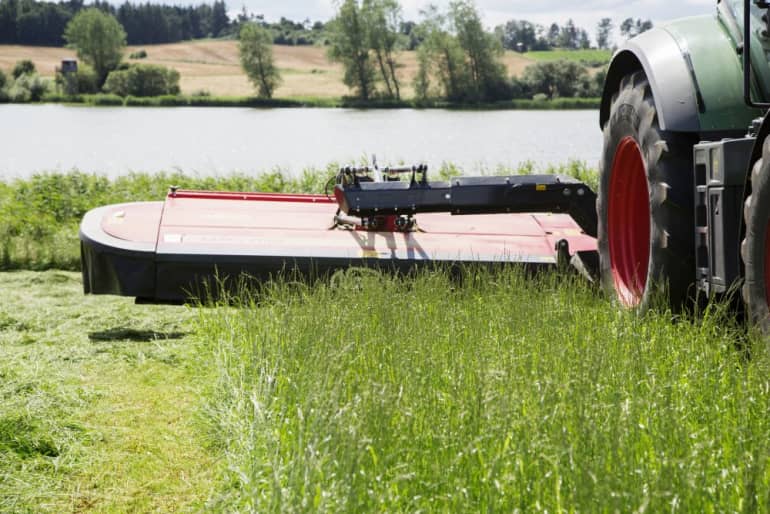

La serie EXTRA 700 tiene un gran despeje en toda la barra de corte, incluso en la parte interior de la misma. Al alzar la máquina en cabeceras la barra de corte se eleva y el brazo de soporte se inclina 10º. De este modo el despeje es de 500 mm en todo el ancho de trabajo. Cuando la barra de corte pasa a la posición de trabajo, el brazo desciende a su vez para asegurar la nivelación de la misma.

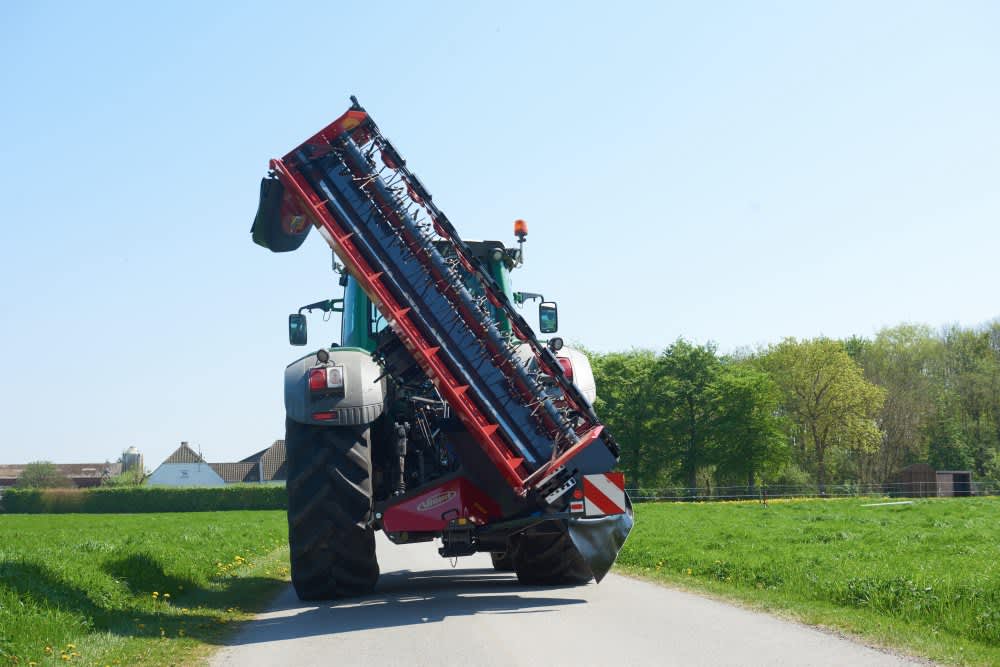

Reducida altura en transporte
El plegado hidráulico y el repliege del brazo telescópico hacen que la segadora sólo tenga 3,70 m de altura en transporte.
Excelente reparto de pesos
El peso de la segadora EXTRA 736T está repartido equitativamente entre los neumáticos derecho e izquierdo. de este modo el tractor puede desplazarse a velocidades elevadas sin riesgo de balanceos inesperados.

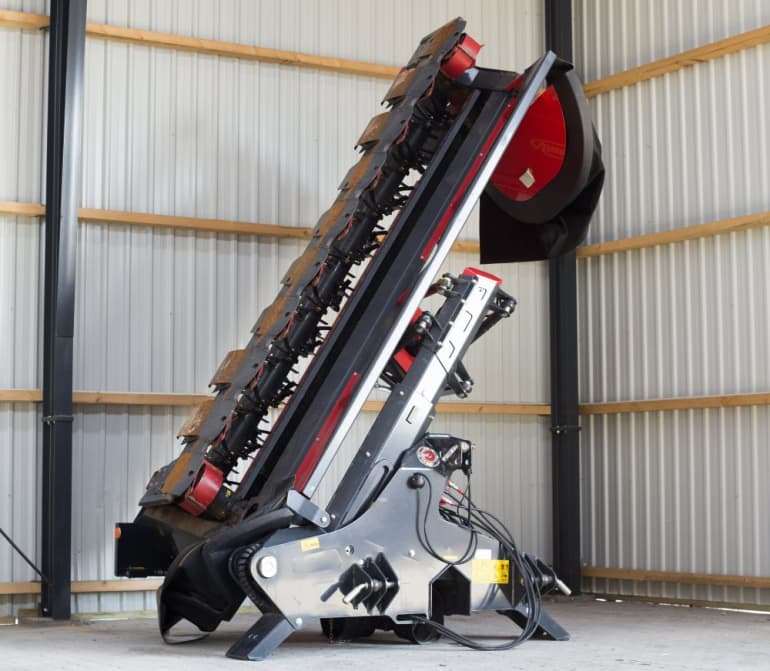

Práctico y seguro almacenaje

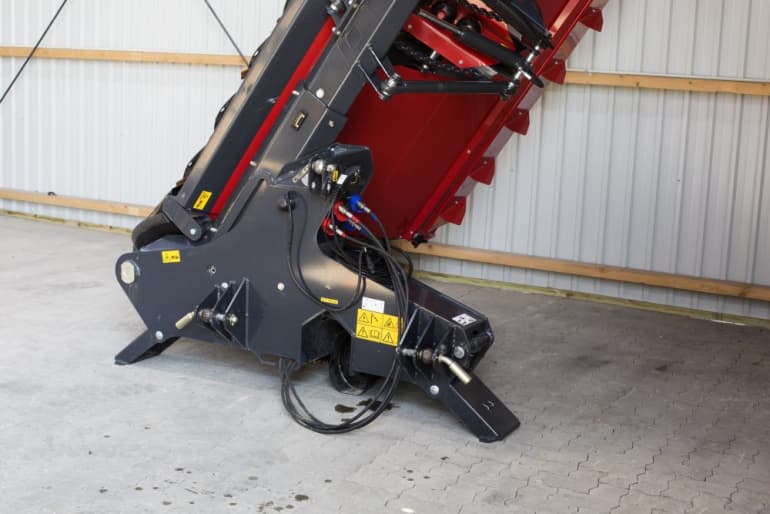

Con los pies integrados, el amacenaje es fácil y práctico ocupando un mínimo espacio. La máquina queda perfectamente apoyada en el suelo una vez desenganchada.
Mayor eficiencia

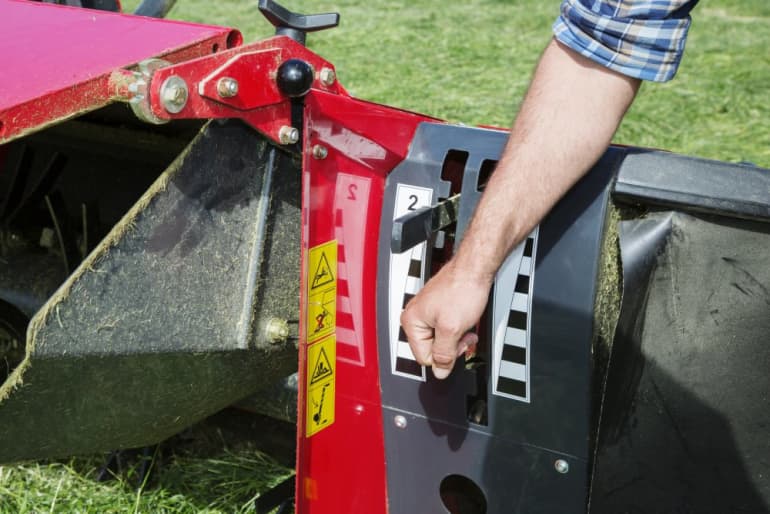

La nueva placa acondicionadora puede ajustarse tanto por la parte frontal como por la trasera para adaptarse a las condiciones del cultivo. La regulación frontal marca la itensidad del acondicionado mientras que la posterior facilita el flujo de material.
Mayales metálicos

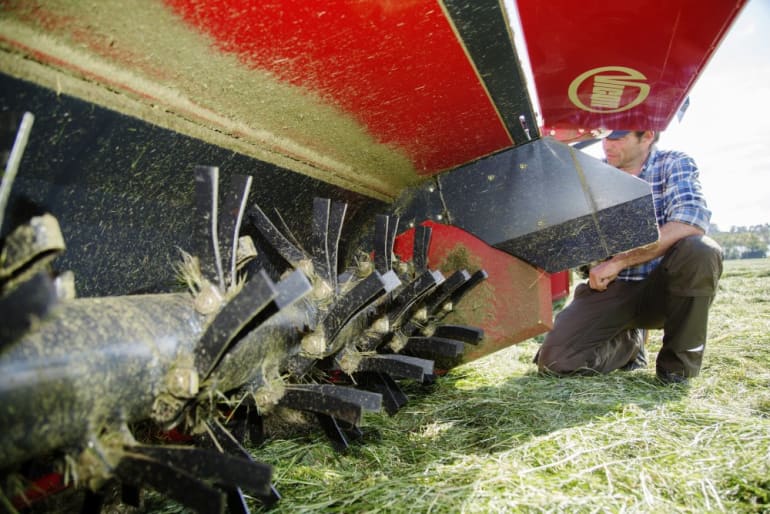

Usar correctamente la fuerza centrífuga es lo que distingue SemiSwing de otros conceptos. El estudiado diseño ofrece un acondicionado intenso y una protección completa de las puas con un mínimo desgaste.
Planchas hileradoras

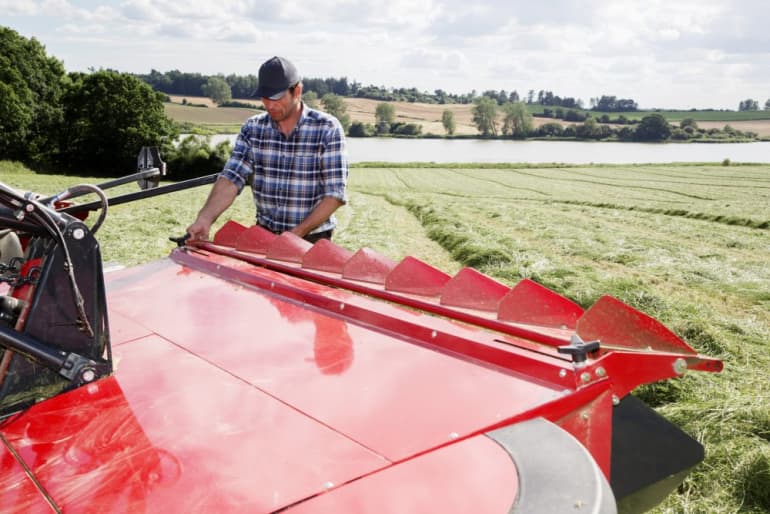

Las planchas hileradoras se extienden automáticamente cuando se desplazan a la posición de hilerado, para una formación de cordón perfecta.
Esparcido completo

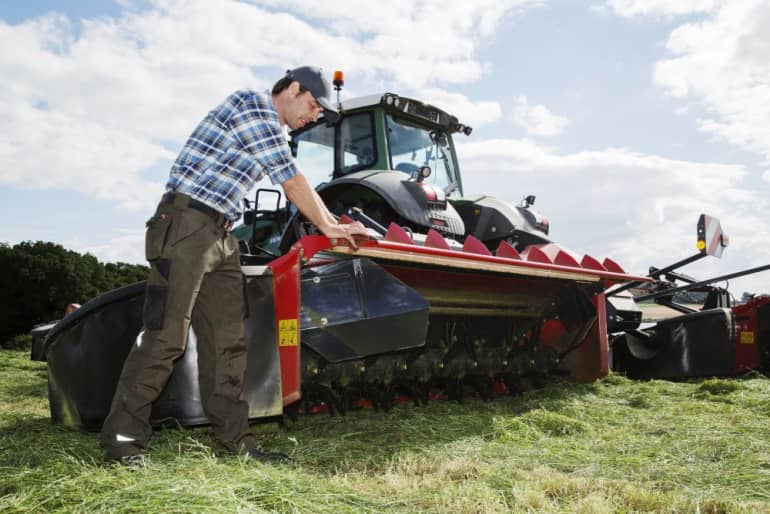

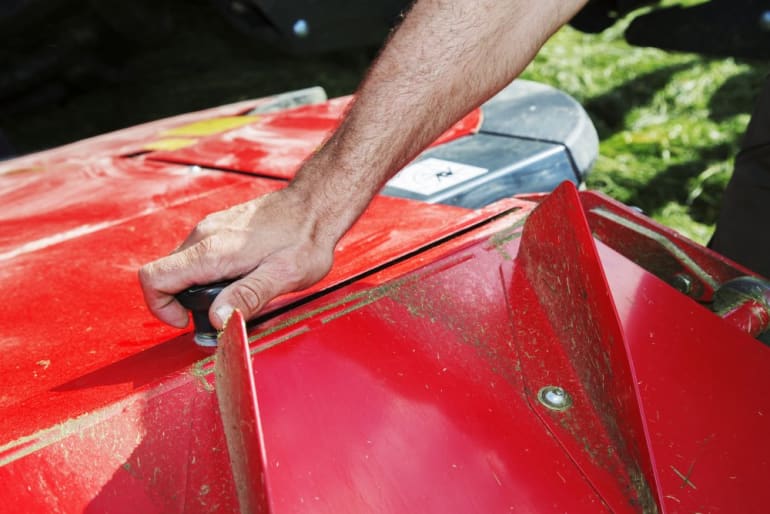

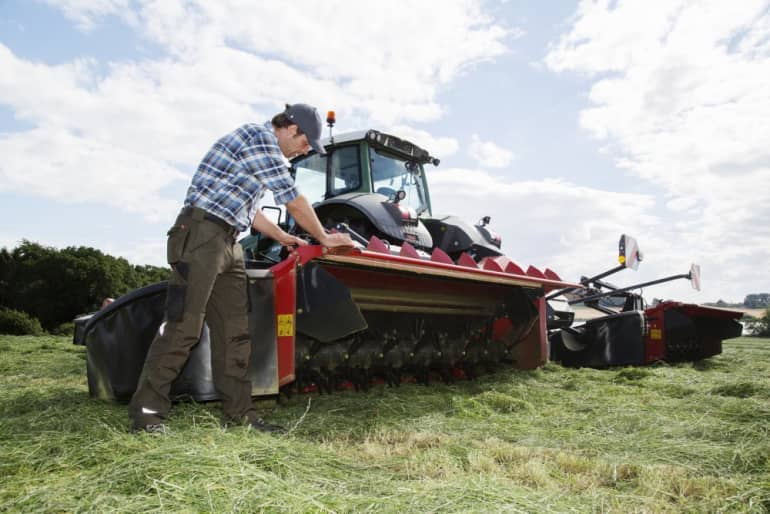

Pasar de hilerado a esparcido es un proceso muy sencillo. Las planchas se posicionan en los laterales y el esparcidor se abate, todo ello sin que sea neceario utilizar ningún tipo de herramientas.
Características técnicas
Características técnicas
Descargar catálogoModelo EXTRA | 732T | 732R | 736T | 736T Vario | |
---|---|---|---|---|---|
Acondicionador | SemiSwing | Rodillos | SemiSwing | SemiSwing | |
Ancho de trabajo (m) | 3.18 | 3.18 | 3.50 | 3.50 | |
Ancho de circulación (m) | 3.00 | 3.00 | 3.00 | 3.00 | |
TDF (rpm) | 1000 | 1000 | 1000 | 1000 | |
Potencia mín. necesaria (cv) | 90 | 90 | 120 | 120 | |
Número de discos/cuchillas | 8/24 | 8/24 | 10/30 | 10/30 |
Características técnicas
Características técnicas
Descargar catálogoAncho de trabajo |
Discos de siega |
Acondicionador |
|
EXTRA 732R |
3,20 m |
8 |
Rodillos de poliuretano |
EXTRA 732T |
3,20 m |
8 |
Mayales SemiSwing |
EXTRA 736T |
3,50 m |
10 |
Mayales SemiSwing |
EXTRA 736T Vario |
3,50 m |
10 |
Mayales SemiSwing |
